電連接器是各類電氣、電子系統不可缺少的電子元器件，廣泛用于航天、航空、核工業、兵器、艦船、電子、交通、計算機、通信、醫療、石油勘探等行業。電連接器作為電信號傳輸系統的“神經樞紐與接點”，在電路中起著電信號傳輸的關鍵橋梁作用，其品質直接影響產品的性能與質量。
電連接器主要用于電氣、電子設備的電纜線與電纜線、電纜線與設備之間的電路連接，實現低頻信號、高頻信號及電能(功率)的傳輸。電連接器由固定電連接器和自由端電連接器兩部分組成。固定電連接器是安裝在面板和底座(或不安裝)的被動連接部分，又稱為插座;自由端電連接器是帶有連接螺母或其他鎖緊裝置的主動連接部分，與固定端電連接器相配合，又稱為插頭。電連接器通過插頭與插座之間的插合和分離，使電路接通和斷開。

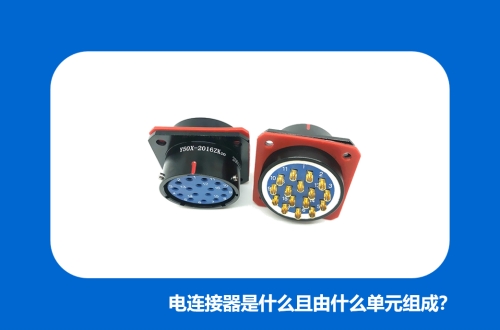

電連接器由殼體、絕緣體、接觸體三大基本單元組成。
(1)殼體
電連接器殼體由插頭/插座的外殼、連接螺帽、尾部附件組成，各部分的作用是：
① 外殼：用于保護絕緣體和接觸體(插針插孔的通稱)等電連接器內部零件不被損傷。殼體上通常設置定位鍵槽，以保證插頭與插座定位。殼體還具有一定的電磁屏蔽作用。殼體一般采用鋁合金加工(機加、冷擠壓、壓鑄)而成。鋼殼體多用于玻璃封焊和耐高溫電連接器。
② 連接螺帽：用于插頭、插座連接和分離。
③ 尾部附件：用于保護導線與接觸體端接觸不受損傷并用于固定電纜。
(2)絕緣體
由裝插針絕緣體、裝插孔絕緣體、界面封嚴體、封線體等組成，各部分的作用是：
① 裝插針絕緣體、裝插孔絕緣體：用于保持插針/插孔在設定位置上，并使各個接觸體之間及各接觸體與殼體之間相互電氣絕緣。
② 界面封嚴體、封線體：通過絕緣體加界面取得封嚴措施，以提高電連接器的耐環境性能。
為適應產品的耐高溫/低溫，阻燃，保證零件幾何尺寸穩定可靠，絕緣體大都采用熱固塑料模塑成型，界面封嚴體、封線體采用硅橡膠模壓等成型。
(3)接觸體
接觸體包括陽接觸體與陰接觸體，有時也稱插針/插孔，連接方式分為焊接式、壓接式、壓入式和繞接式等，用以實現電路連接。
① 插針/插孔是電連接器的關鍵元件，它直接影響著電連接器的可靠性。
② 插針/插孔大多采用導電性能良好的彈性銅合金材料機加而成，表面采用鍍銀、鍍金達到接觸電阻小及防腐蝕的目的。
③ 插孔一般有劈槽式插孔、線簧插孔、冠簧插孔與沖制插孔等類型。
